PY弹簧圆锥破碎机

弹簧圆锥破碎机适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等,广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业。

弹簧圆锥破碎机即是早的一种圆锥破碎机,该机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎。

PY弹簧圆锥破碎机

成品产量: 12-1000t/h

进出料大小:40-350mm

处理物料: 适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等,广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业。

应用行业: 砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

联系我们的客服,洽谈您的需求,谢谢!

分享到:

    弹簧圆锥破碎机是最早研制的一种大功率、大破碎比、高生产率的液压式破碎机。该机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。它与传统的圆锥破碎机的结构在设计上显然不同,并集中了迄今为止已知各类型圆锥破碎机的主要优点。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。圆锥破石机可广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。

    1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。
    2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。
    3、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。
    4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
    5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。
    6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

    弹簧圆锥破碎机的工作部分是两个截头为圆锥体,一个是定锥(又称外锥),另一个是动锥(又称内锥)。在动锥靠拢定锥的区段,该处物料受到动锥的挤压、撞击和弯曲作用,成为破碎腔;在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出,成为卸料口,物料从进料口装入。弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。

    PY弹簧圆锥破碎机,主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分,由电气系统、稀油润滑系统、以及液压清腔系统组成。

    如图1所示,定锥总成主要有调整套、轧臼壁等组成,动锥总成主要由主轴、动锥体、破碎壁等组成,传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

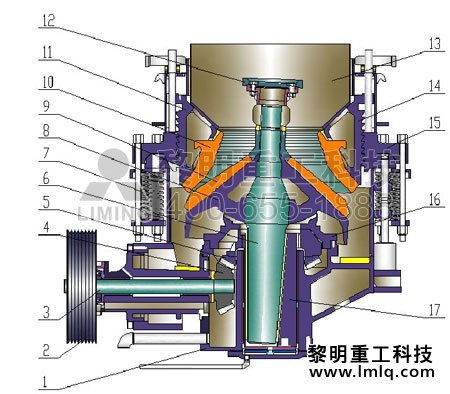

    图1 CS高效弹簧圆锥破碎机结构图

    1. 机架 2.大带轮 3.传动轴 4.小锥齿轮 5.大锥齿轮 6.主轴 7.弹簧机构 8.躯体 9.破碎壁 10.轧臼壁 11调整套

    12..分料盘 13.进料斗 14.调整环 15.支撑套 16.碗型轴架部 17.偏心套
