R摆式磨粉机

R型雷蒙磨粉机(摆式磨粉机经过多年的实践和不断的改进,其结构已日臻完善。因为广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工,适宜加工莫氏硬度七级以下,湿度在6%以下的各种非易燃易爆矿石,如石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、麦饭石、铝矾土、氧化铁红、铁矿等,成品细度在613微米~440微米(0、613毫米-0、44毫米)之间,通过分析机及风机的共同作用,可满足不同用户的使用要求。

R摆式磨粉机

成品产量: 1.2-11T/h

进出料大小:20-30mm

处理物料: 石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、麦饭石、铝矾土、氧化铁红、铁矿等。

应用行业: 中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业,碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等

联系我们的客服,洽谈您的需求,谢谢!

分享到:

    1.整机为立体结构,占地面积小,系统性强,从原材料的粗加工到输送到制粉及最后的包装,可自成一个独立的生产体系。
    2.成品粉子细度均匀,通筛率99%,这是其它磨粉设备难以具备的。
    3.机传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠。
    4.雷蒙磨粉机的重要部件均采用优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,运行可靠。主机铲刀架在运转时始终处于与物料接触,所以铲刀架由上下二部份组成,下座磨损后拆卸连接螺栓可调换。
    5.电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方便。
    6.粉尘污染小、噪音低
    7.采用电磁振动给料机给料均匀,易于调节,体积小,重量轻,省油省电,维护方便。

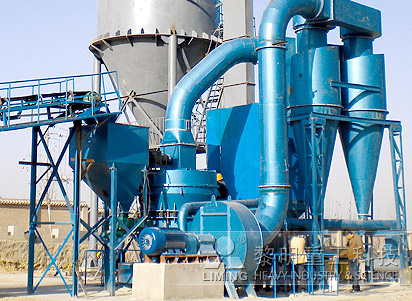

    雷蒙磨粉机整套结构是由主机、分析机、管道装置、鼓风机、成品旋风分离器、颚式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。雷蒙磨整套工作过程(粉磨物料过程):大块状物料经颚式破碎机破碎到所需要粒度后,由提升机将物料送至储料斗,再经振动给料机均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走。经分析机进行分级,符合细度的粉子随气流经管道进入大旋风收集器内,进行分离收集,再经粉管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。

    在磨室内因被磨物料有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,以及整机各管道连接不严密使外界气体被吸入,使循环气流风量增加,为正此通过调整风机与主机间的余风管来达到气流的平衡,并将多余的气体导入小旋风收集器内,把余气带入的细粉子收集下来,最后由小旋风收集器上段排气管排入大气中,或导入收尘器内使排空气体净化。

    雷蒙磨主机工作过程是通过传动装置带动中心轴转动,轴的上端连接着梅花架,架上装有磨辊装置并形成摆动支点,其不仅国围绕中心回转,同时磨辊围绕着磨环公转的同时,磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统,其位置处于磨辊下端,铲刀与磨辊同转过程中把物料铲抛喂入磨辊环之间,形成垫料层,该料层受磨辊旋转产生向外的离心力(即挤压力)将物料碾碎,即由此而达到制粉的目的。

    分析机通过调速电机并经二级减速带动转盘上的60片叶片旋转,形成对粉子的分级作用。叶片转速的快慢是按成品粉子料度大小进行调节。当如要获得较细粒度粉子时,就必须提高叶片转速,使叶片与粉子接触增加,使不合要求的粉子被叶片抛向外壁与气流脱离,粗粉子因自重力的作用落入磨室进行重磨,合格的成品粉子被叶片随气流吸入大旋风收集器内,气流与粉子被分离后,粉子被收集。

    雷蒙磨粉机的大旋风收集器对磨粉机的性能起到很重要的作用,当带粉子气流进入收集器时是高速旋转状态,待气流与粉子分离后,气流随圆锥体壁收缩向中心移动至锥底时(自气流自然长度)形成一个旋转向上的气流圆柱,这时粉子被分离掉落收集。由于向上旋转核心呈负压状态,所以对收集器下端密封要求很高,必须对外界空气严格隔开,否则被收集下的粉子会重新被核心气流带走,这直接影响整机的产量,因此收集器下端装有锁粉器,其作用是将外界正压气体与收集器负压气体隔开,这是一个相当重要的部件,如不装锁粉器或锁粉器的舌板吻合密封不严就会造成不出粉或少出粉,严重影响整机产量。

    另:雷蒙磨风选过程:物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经过粉管排出,即为成品。风量由大旋风收集器上端的回风管回入风机,风路是循环的,并且在负压状态下流动,循环风路的风量整加部分经风机于主机中间的废气管道排出,进入小旋风收集器。进行净化处理。
